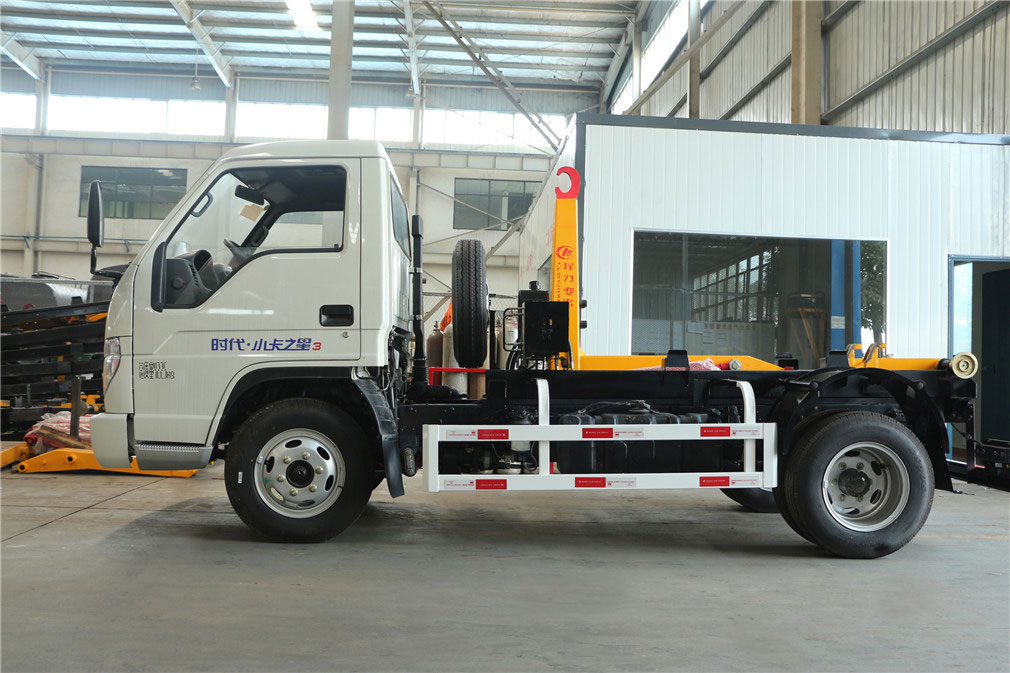

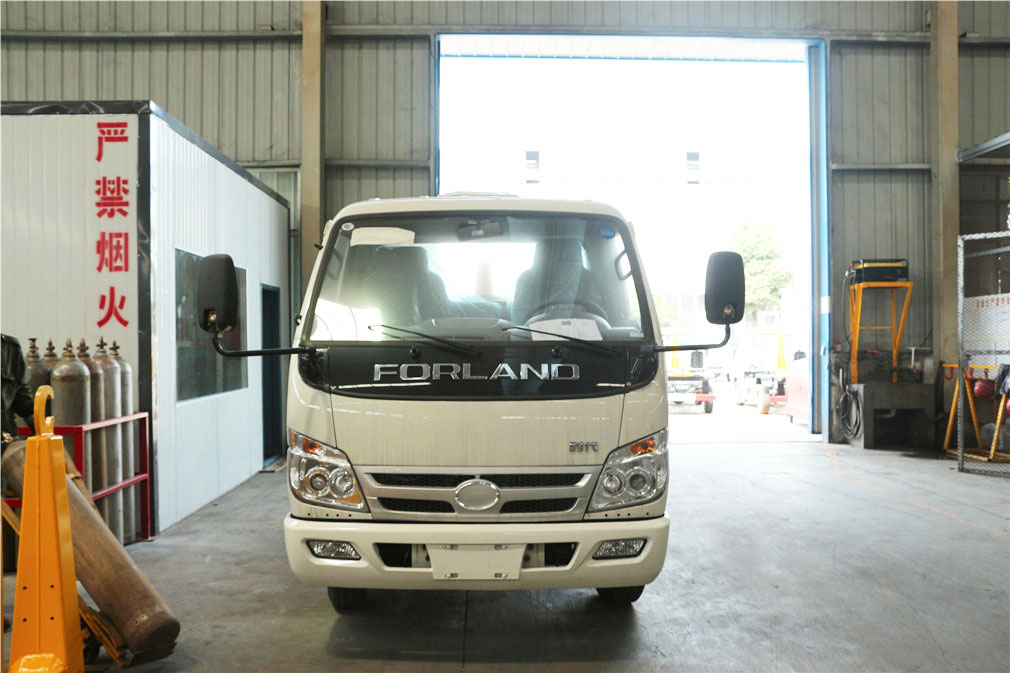

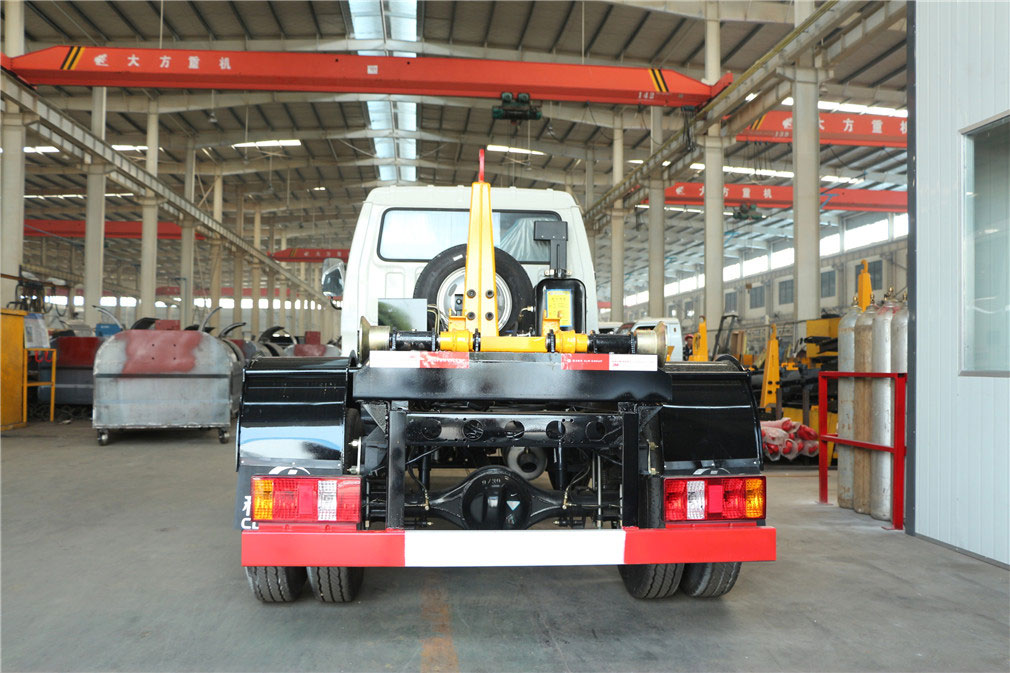

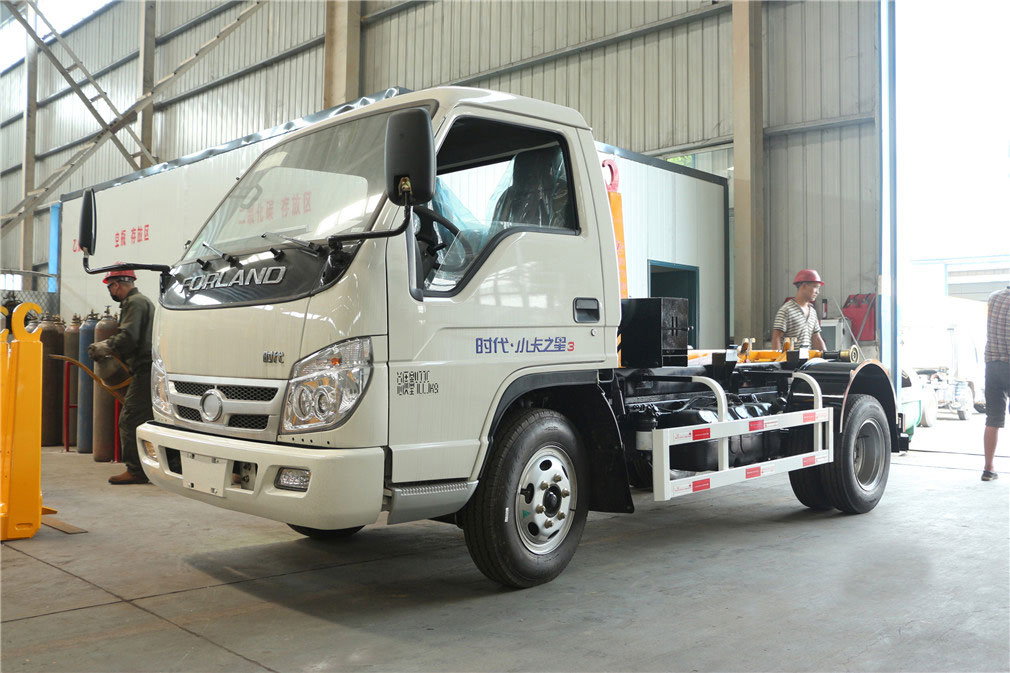

福田5方勾臂垃圾车,采用全柴115马力柴油发动机 ,650R15钢丝轮胎。轴距2850mm,1700宽驾驶室,单排前翻,5档变速箱,动力转向,ABS,可调方向盘,电控熄火,巡航,可调大灯,刹车自调臂。箱体容积5立方,可一车配多箱,箱体采用国标优质碳钢板制作(厢体5方),箱体前端两个万向轮,尾部两个定向轮,后盖密封防漏处理,车厢后盖可打开自卸,此车轴距短,转动灵活,实用于小区街道垃圾收集处理。
本车特别适用于垃圾中转使用,垃圾箱被装满垃圾后由本车的车箱起卸机构把垃圾箱拉吊在车上运走,垃圾厢可以向后倾卸垃圾。本车具有结构简单、操作方便、性能可靠等特点,垃圾在吊装和运输的过程中被密封,能有效地避免二次污染。
上装勾臂系统液压**采用手控一体阀,驾驶室内电控操作,操作简便灵活,电气**元件选用国内知名品牌,勾臂架采用优质低合金钢强度高柔性好,能够适应重载荷工作。

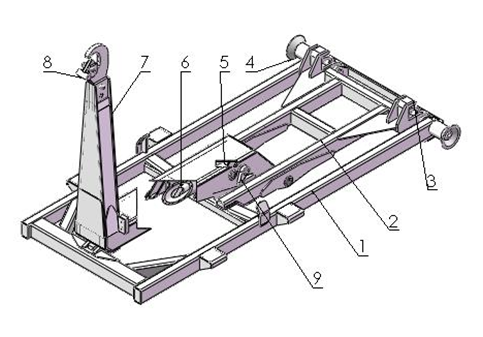

勾臂装置由1副车架、2联动架、3锁定架、4滚轮、5推杆、6油缸、7拉臂、8钩子、9锁钩等组成,具体位置如下图所示。
2、工作原理与使用方法
2.1工作原理:如下图所示。
